应用范围：应用于翅片式热交换器的胀接，一个工作循环内完成胀管、扩口及翻边的工艺过程。
型式
| YZL-立式胀管机
| |
换热器规格 | 常用铜管外径，mm
| Φ7、Φ7.94、Φ9.52
|
常用片厚，mm
| 12.7、19.05、21.65、22
| |
长度，mm
| 220～1000/1200/1600/2000/2500
| |
排数
| 1～5
| |
每排最多孔数（孔距25mm）
| 61
| |
胀管速度
| 快速，m/min
| >4
|
慢速，m/min
| >0.7
| |
油泵电机功率，kw
| 11/15
| |
油缸直径，mm
| Φ160/Φ180/Φ200
| |
液压油
| ISOVG32(冬季)/ISOVG46(夏季) | |
润滑油
| 机械油ISOVG22-32
| |
注：具体技术参数按订货合同执行。
| ||

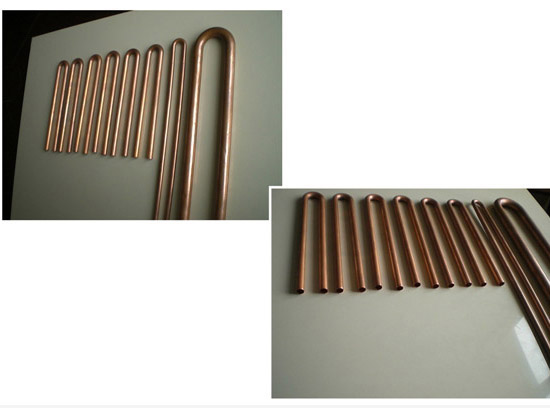

应用范围：主要应用于空调两器长U管的全自动生产，该设备将盘管开卷、校直、无屑切断、折弯成定尺U型管几个动作一次完成，因U型管外型类似发夹，又名发夹管。
型 式
| UXZ-全自动长U弯管机
| |
生产铜管规格
| 外径， mm
| Φ 5～Φ15.88
|
壁厚， mm
| 0.2～0.41
| |
同时生产根数，根
| 1～6/1～7
| |
生产工件长度， mm
| Min.200～Max.1250/1650/2100/2600
| |
生产周期， s/次(按管长 1m 计 ) )
| ≤ 15
| |
料架
| 龙门式 /双(单)工位电驱动
| |
切割电机功率， kW
| 1.5
| |
油泵电机功率， kW
| 1.5
| |
液压油
| ISOVG32(冬季)/ISOVG46(夏季)
| |
润滑油
| 机械油 ISOVG22-32
| |
注： 用户有特殊要求时按订货合同执行。
| ||
应用范围：应用于翅片式热交换器的胀接，一个工作循环内完成胀管、扩口及翻边的工艺过程。
型式
| YZL-立式胀管机
| |
换热器规格 | 常用铜管外径，mm
| Φ7、Φ7.94、Φ9.52
|
常用片厚，mm
| 12.7、19.05、21.65、22
| |
长度，mm
| 220～1000/1200/1600/2000/2500
| |
排数
| 1～6
| |
每排最多孔数（孔距25mm）
| 61
| |
胀管速度
| 快速，m/min
| >4
|
慢速，m/min
| >0.7
| |
油泵电机功率，kw
| 11/15/22
| |
油缸直径，mm
| Φ160/Φ180/Φ200
| |
液压油
| ISOVG32(冬季)/ISOVG46(夏季) | |
润滑油
| 机械油ISOVG22-32
| |
注：具体技术参数按订货合同执行。
| ||
应用范围：主要应用于空调两器的胀管
型式
| 手提式
| |
换热器规格 | 常用铜管外径，mm
| Φ7、Φ7.94、Φ9.52、Φ16
|
常用片厚，mm
| 12.7、19.05、21.65、22、32.91
| |
长度，mm
| ～7000
| |
排数
| 1～8
| |
每排最多孔数（孔距25mm）
| 按工件
| |
胀管速度
| 快速，m/min
| 12.5
|
慢速，m/min
| /
| |
油泵电机功率，kw
| 2.2
| |
油缸直径，mm
| /
| |
液压油
| ISOVG32(冬季)/ISOVG46(夏季)
| |
润滑油
| 机械油ISOVG22-32
| |
注：具体技术参数按订货合同执行。
| ||
应用范围：用于完成热交换器上Φ 7～Φ9.52的各种规格的U型小弯头去毛刺、清洗、烘干整个过程。
型 号
| WMQ-小U清洗机
| |||
外形尺寸（长×宽×高）， m | 3.91×1.2×2.01
| |||
常用小弯头规格
| Φ 7
| Φ 7.94
| Φ 9.52
| |
每次清洗数量，只
| 2200
| 2000
| 1800
| |
speed，pc/minutes.
| 90
| 80
| 70
| |
平均生产节拍，只 /分钟
| 25
| |||
清洗用水
| 压力， MPa
| 0.3
| ||
流量， L/h
| ≥ 80
| |||
压缩空气， MPa
| 0.5~0.7
| |||
研磨用不锈钢钢球
| 1/8”
| |||
清洗剂型号
| FC-4360S
| |||
振动研磨机容积， L
| 150
| |||
小弯头烘干、出料方式
| 热风烘干、连续排队出料
| |||
总功率， kw
| 7.5
| |||
注： 具体技术参数按订货合同执行
| ||||
